晶閘管中頻電源控制板，是使用頻率400—10KHZ的中頻電源，主要由電壓調節器，電流調節器，移項控制，過流保護，過壓保護，啟動演算電路，逆變頻率跟蹤，逆變 脈沖形成，脈沖放大及脈沖變壓器組成。其核心部件采用美國生產的高性能，高密度，大規模專用DLJ集成電路，使其內部電路除調節器外。其余均實現數字化，整流器觸發部分不需要任何調整，而且可靠性高，脈沖對稱度高，抗干擾能力強，反應速度快等特點又由于有相序自適應電路，無需同步變壓器，所以，現場調試中免去了調相序對同步的工作，僅需把KP晶閘管的門極線接入控制板相應的接線端上，整流部分變能投入運行。
逆變采用特殊的掃頻使零壓軟啟動方式，啟動性能優于普通的掃頻式零壓軟啟動電路和零壓軟啟動電路。并設有自動重復啟動電路和全電壓啟動電路，重復啟動電路，使啟動成功率達到100%；全電壓啟動電路設有給定限幅電路，當電源偶爾啟動失敗時，它能使電壓電流控制在一定范圍內，并在電源啟動成功后使中頻電流電壓平穩上升。以滿足電源頻繁快速啟動的功能。
使用范圍
適用于400---10000HZ的各種晶閘管并聯中頻電源。
正常使用條件
1）海拔不超過2000米。
2）環境溫度不低于+20C，不高于+400C，
3）空氣最大相對濕度不超過90%（200C±50C）。
4）運行地點無導電粉塵及爆炸性塵埃，無腐蝕性氣體和蒸汽。
5）無劇烈振動和沖擊。
對冷卻水的要求：
1）硬度： CaO mg) 一般情況下 ＜10
2）溶解性固體： ＜300mg/L
3）PH值： 7~7.5
4）堿度 ： ＜60mg/L
5）進水溫度： 50C~370C
6）出水溫度： ＜600C
7）進水壓力： 0.15~0.4MPa
主要技術參數
1）主電路進線額定電壓：100~660V（50HZ）
2）控制供電電源：單相17V/3A
3）中頻電壓反饋信號：20v/15mv.
4) 電流反饋信號15V/5mv。
5） 整流觸發脈沖移項范圍：a=0~1300
6) 整流觸發脈沖不對稱度：小于10。
7） 整流觸發脈沖信號寬度≥600us，雙窄，間隔600。
8） 整流觸發脈沖特性：觸發脈沖峰值電壓≥12V。
觸發脈沖峰值電流≥1A。
觸發脈沖前沿陡度≥0.5A/us.
9) 逆變頻率：400~10000HZ。
10) 逆變觸發脈沖信號寬度：35us
11) 逆變觸發脈沖特性：峰值電壓≥22V
峰值電流≥3A
觸發脈沖前沿陡度≥2A/us
中頻電源控制板工作原理
整個控制電路除逆變末級觸發單元外，做成一塊印刷電路板結構。功能上包括電源，整流觸發，調節器，逆變觸發，啟動演算等，除調節器為模擬運算電路外，其余均為數字電路。
組成該控制板的核心集成電路為U10，型號為DLJ它是一塊專用大規模數字集成電路板，有3路時鐘輸入口，35路輸入/輸出口，內部功能包括整流移項觸發，相序自適應，逆變觸發，逆變引前腳鎖定，逆變重復啟動，過流保護，過壓保護，缺相保護，水壓底保護，控制板欠壓保護，另外還有外部故障輸入保護。
1） 整流觸發工作原理
這部分電路包括三相同步，相序自適應，壓控時鐘，數字觸發，末級驅動等電路。
三相同步信號直接由晶閘管的門極線K4，K6，K2，從主電路的三相進線上取得。由R8，C5，R9，C6，R10，C7進行濾波，再經6只光電耦合器進行電位隔離，獲得6個相位互差60度的矩形波同步信號，輸入到U10的輸入口。
在U10的內部有相序自適應電路，確保了中頻電源的三相交流輸入可以不分相序。
2） 逆變部分工作原理
本電路逆變觸發部分，采用的是特殊掃頻式零壓軟啟動，只需取一路中頻電流反饋信號，其本質上相當于它激轉自激電路，屬于平均值反饋電路。由于主回路上無需附加任何啟動電路，不需要預充磁或預充電的啟動過程，因此，主電路得一簡化，調試過程簡單。
啟動過程大致是這樣的，在逆變電路啟動前，先以一個高于槽路諧振頻率的它激信號去觸發逆變晶閘管，當電路檢測到主電路開始有直流電流時，便控制它激信號的頻率從高向低掃描，同時繼續加大主回路的直流電流，當它少許信號頻率下降到接近槽路諧振頻率時，中頻電壓便建立起來，并反饋到自動調頻電路。自動調頻電路一旦投入工作，便停止它激信號的頻率往低掃描的動作，轉由自動調頻電路控制逆變動作引前腳，使設備進入穩態運行。
若一次啟動不成功，及自動調頻電路沒有抓住中頻電壓反饋信號，此時，它激信號便會一直掃描到最低頻率，重復啟動電路一旦檢測到它激信號進入到最低頻段，便進行一次再啟動。把它激信號再推到最高頻率，重新掃描直至啟動成功。重新啟動的周期約為0.5秒種。
控制板接線端子與參數
控制板共有35個接線端子，端子排列參見圖一，各端子功能見表

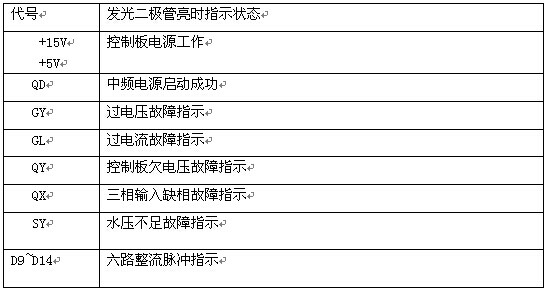

發光二極管工作狀態

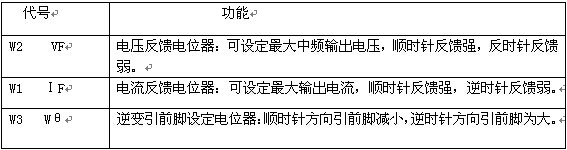

電位器
調試
1） 調試需準備的工具
一臺20M示波器，若示波器的電源線是三芯插頭時，注意接地線千萬不能接，示波器外殼對地需絕緣，示波器的X軸，Y軸均需校準， 探頭需在測試信號下補償好。
若無高壓示波器探頭，應用電阻做一個分壓器，以適應600V以上電壓的測量。
一個≤500Ω：≥500W的電阻性負載。
2） 整流部分的調試
為了調試的安全，調試前應該使逆便橋不工作。例如：把平波電抗器的一端斷開，再在整流橋直流端接入一個≤500Ω≥500W的電阻性負載。電路板上的IF微調電位器W1順時針旋至最高端，（調試過程發生短路時，可以提供過流保護）。把主控板上的DIP開關撥在ON位置，用示波器做好測量整流橋輸出直流電壓波形的準備，把面板上的給定電位器逆時針旋至最小。這時可以送電了。
合控制電源開關，控制變壓器得電，主控板得電，逆變脈沖板燈亮，電源指示燈亮。按主電路合閘，主接觸器吸合， 主電路得電。指示燈亮。再合中頻啟動開關。關機時由后向前依次進行。
送上三相交流電后（不分相序），檢查是否有缺相報警指示，若有，可以檢查進線是否缺相，主控板上K4，K6，K2線是否連上。
把面板上的給定電位器順時針旋大，直流電壓波形應該幾乎全開放（a=00) ,6個波頭都全在，若中頻電源為380V輸入，此時的直流電壓表應指示在530V左右。再把面板上的給定電位器逆時針旋至最小，直流電壓波形幾乎全關閉，此時a=1200。輸出直流波形在整個移相范圍內應該是連續平滑的。
若在調試中，發現出不來6個整流波頭，則應檢查6只整流晶閘管的序號是否接對，晶閘管的門極是否接反或者短路
在此過程調試中也檢查了面板上的給定電位器是否接反，接反了則會出現直流電壓幾乎為最大，只有把給定電位器順時旋到頭時，直流電壓才會減小的現象。
在停電狀態下，把逆變橋接入，是逆變觸發脈沖投入，取掉整流橋兩短的電阻性負載。把電路板上的W2，VF微調電位器順時針旋至最高端，（調試過程發生逆變過電壓，可以提供過壓保護）。主控板上DIP開關撥在OFF位置，面板上的給定電位器逆時針旋至最小。上電數秒后，把面板上的給定電位器順時針慢慢地旋大，這時逆變橋會出現兩種工作狀態，一種是逆變橋導通，另一種是逆變橋直通。此時需要的是逆變橋直通，若逆變橋為啟振狀態，可在停電的狀態下，調節中頻電流互感器的極性。就不會啟振了，在緩慢旋大面板上給定電位器的操作中，應密切注意電流表的反應，若電流表的指示迅速增大，則應迅速把給定電位器逆時針旋下來，此時說明電流取樣部分有問題，系統處于電流開環狀態，應檢查電流互感器是否接上，接線是否正確。正常的表現是隨著給定電位器的緩慢加大，電流表的指示也跟著增大，當停止旋轉給定電位器時，電流表的指示能穩定的停在某一刻度上，
當出現直通現象時，把面板上的給定電位器順時針旋大是電流表的指示接近額定值的50%左右。用交流電壓表測量11，12，13，三個接線端子間的電壓，三個電壓應該是基本相等的，若相差太大，說明電流互感器的同名端接錯，必須改對，否則會影響電流調節器的正常工作。
繼續把面板上的給定電位器順時針旋到最大，電流表的指示應該接近額定值。逆時針調節主控制板上的W1電流反饋電位器，是直流電流表指示到額定輸出電流，完成了額定電流的整定。
這樣整流橋的調試就基本完成，可以進行逆變橋的調試了。
當調試場地的電源供不出裝置的額定電流時，額定電流的整定，可放在現場滿負荷運行時進行。但是，應先在小電流的狀況下，判定一下電流取樣回路工作是否正常。
3） 逆變部分的調試
首先檢查逆變晶閘管的門極線連接是否正確，逆變末級上的LED亮度是否正常，不亮則說明逆變末級的E和C接線端子接反了，再把主控板上UA對外的連線解掉，看熄滅的LED逆變末級是否處在逆變橋的對角線位置。
把主控板上的DIP開關撥在OFF位置，把面板上的給定電位器逆時針旋到底，把Ｗ2 ＶＦ微調電位器順時針旋到最大。這時，把面板上的給定電位器順時針梢微旋大，使它激頻率開始從高往地掃描。逆變橋進入工作狀態，開始起振，當中頻電壓達到150V~200V時QD發光二極管亮，啟動成功。若不啟振，表現為它級信號反復作掃頻動作，可調節中頻電流互感器的極性，若啟振，但中頻電壓達到150V~200V時，逆變又失敗，QD發光二極管不亮，可逆時針方向調節電位器W3增大逆變引前腳。
4） 整定逆變引前腳
逆變啟動成功QD發光二極管亮后，可作整定逆變引前腳的工作。當中頻電壓升到300V時，調整主控板上W3微調電位器，是直流電壓升到220V，此時中頻電壓與直流電壓的比植為1.35左右。
5） 額定輸出電壓的整定
在輕負荷的情況下整定額定輸出電壓，把面板上的給定電位器順時針旋大，使輸出的中頻電壓上升，調功電位器以旋至最大，輸出電壓還不到額定植，此時逆時針調節主控板上Ｗ2 ＶＦ微調電位器，是輸出的中頻電壓達到額定植。這時電源就調試完成了。
使用注意事項
１）晶閘管裝置在作絕緣耐壓測試時，請取下主控制板，否則可能造成主控板永久性損壞。
２）內部電路及參數的更改，恕不另行通知。
３）如果在使用中造成控制板以外的零件順損壞，本公司概不負責。
４）ＤＬＪ器件是一種ＣＭＯＳ器件，使用時應注意，兩個引腳之間嚴禁短路，否則將損壞芯片。
１３－１過壓保護
控制電路上已經把過壓保護電平固定在額定輸出電壓的１.２倍，如不合適可改變控制板上的Ｒ４８電阻值，減小電阻過電壓保護電平增高，反之減小。
１３－２過電流保護
控制電路上已經把過電流保護電平固定在額定直流電流的１.４倍，當進行反饋信號整定時，過電流保護就自動設定好了。若１.４倍不合適可改變控制板上的Ｒ５１電阻值，減小電阻Ｒ５１過電流保護電平增高，反之減小。
